Dahua HUB 2: гибридный контроллер для проводных и беспроводных систем безопасности.
Dahua HUB 2: один контроллер для проводных, беспроводных и сетевых устройств
Когда на объекте нужно сочетать охранную сигнализацию, видеонаблюдение и домофонию, обычно приходится собирать несколько систем из разных частей. Контроллер Dahua HUB 2 решает эту задачу иначе: это гибридный хаб, который объединяет в одной системе устройства трёх типов подключения и связывает их с облаком Dahua, мобильными приложениями и пультами централизованного наблюдения (CMS/ARC).

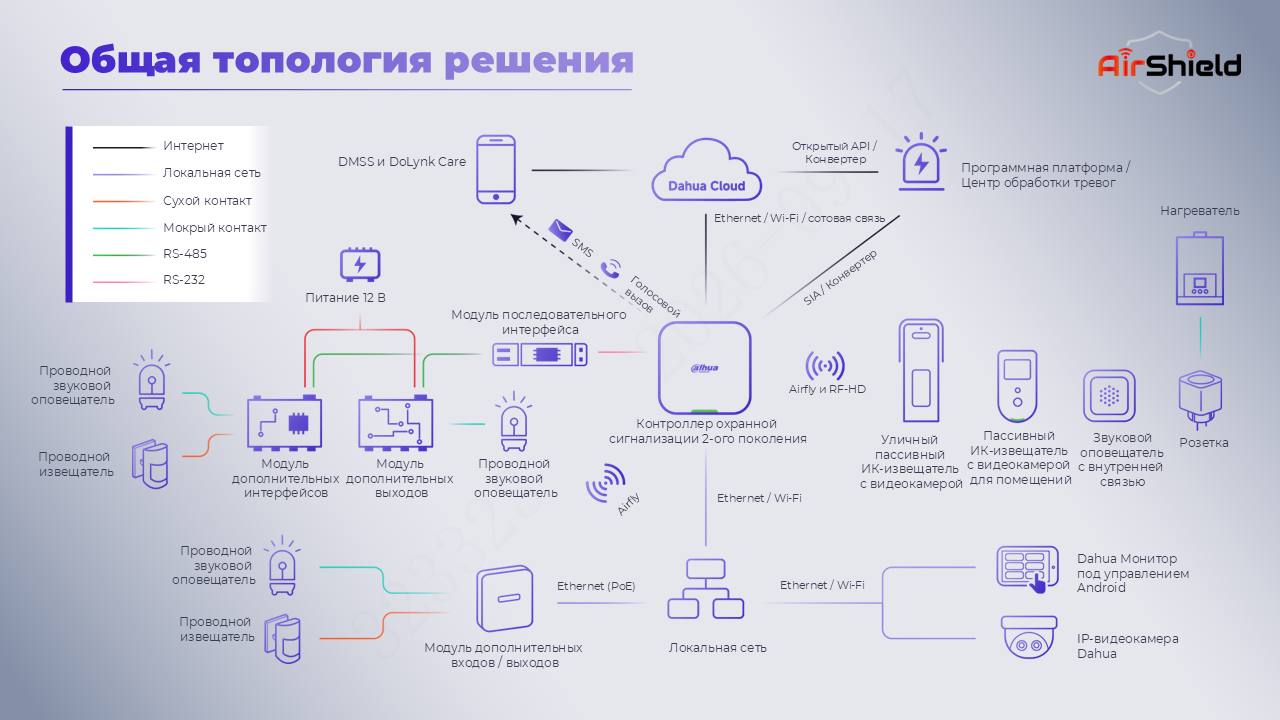

Ниже разбираем, как устроена такая система и что можно подключить к HUB 2.
Три способа подключения периферии
HUB 2 работает с тремя типами подключения:
- Проводное (через модули расширения): классические проводные датчики и сирены.
- Беспроводное (Airfly / RF-HD): датчики и камеры серии AirShield.
- Сетевое (Ethernet / Wi-Fi): IP-камеры Dahua и Android-мониторы домофонии (VTH).
Такой набор позволяет не выбирать «или проводная, или беспроводная» система, а использовать то, что подходит на конкретном участке объекта.
Проводная периферия: два варианта архитектуры
Вариант А: локальное расширение через последовательный модуль
Подходит, когда проводные устройства находятся рядом с хабом. Последовательный модуль подключается к HUB 2 по интерфейсу RS232, а к модулю по шине RS485 подключаются расширители:
- Расширитель входов/выходов принимает сигналы от проводных датчиков («сухие контакты») и управляет проводными сиренами («мокрые контакты»).
- Расширитель выходов управляет проводными сиренами («мокрые контакты»).
Оба расширителя питаются от внешнего источника 12 В.
Вариант Б: расширение по сети через многопортовый I/O-передатчик
Если датчики и сирены находятся далеко от хаба, например в другом корпусе или на удалённом КПП, используется многопортовый I/O-передатчик. Он подключается к HUB 2 по локальной сети Ethernet (PoE) через LAN-коммутатор. К самому передатчику напрямую подключаются проводные датчики («сухие контакты») и сирены («мокрые контакты»).
По сути, вместо прокладки длинных линий от датчиков до хаба достаточно довести до удалённой точки сетевое подключение.
Беспроводная периферия: Airfly и RF-HD
По фирменным протоколам Airfly и RF-HD к HUB 2 напрямую подключаются:
- уличные и внутренние беспроводные датчики движения с камерой;
- переговорные сирены с двусторонней аудиосвязью;
- умные розетки для удалённого управления электроприборами, например обогревателем.
Беспроводные устройства удобны там, где прокладка кабеля затруднена или нежелательна, а умные розетки добавляют к охранной системе элемент управления бытовой техникой.
Сетевая интеграция и видеонаблюдение
Встроенные интерфейсы Ethernet и Wi-Fi позволяют включить систему в IT-инфраструктуру объекта через LAN-коммутатор. К хабу можно подключить:
- Dahua IPC: стандартные IP-камеры, которые используются для видеоверификации тревог;
- Dahua Android VTH: мониторы домофонии на базе Android. С одного экрана можно получать уведомления от сигнализации, ставить объект на охрану и снимать с охраны, а также просматривать камеры.
Облако и передача тревог на пульт
HUB 2 выходит в облако Dahua Cloud через Ethernet, Wi-Fi или сотовую сеть. Наличие нескольких каналов связи обеспечивает их резервирование.
Уведомления для владельца. Сигналы поступают в приложения DMSS и DoLynk Care. При тревоге приходят push-уведомления, а система может также отправить SMS или выполнить автоматический голосовой вызов.
Передача на пульт охраны. Для охранных предприятий из облака Dahua предусмотрены два пути передачи тревог:
- через протокол SIA / Converter, стандартный протокол для пультов централизованного наблюдения;
- через Open API / Converter для глубокой интеграции со сторонними CMS.
Итог
HUB 2 — это не просто базовый концентратор для беспроводных датчиков, а полноценный гибридный контроллер. На одном объекте можно сочетать беспроводные датчики AirShield, проводные устройства (через RS485 или Ethernet), IP-камеры Dahua и управление бытовыми приборами. Тревоги при этом гибко маршрутизируются: в приложение клиента, на пульт охраны по протоколу SIA или в оба места сразу.
