Описание:

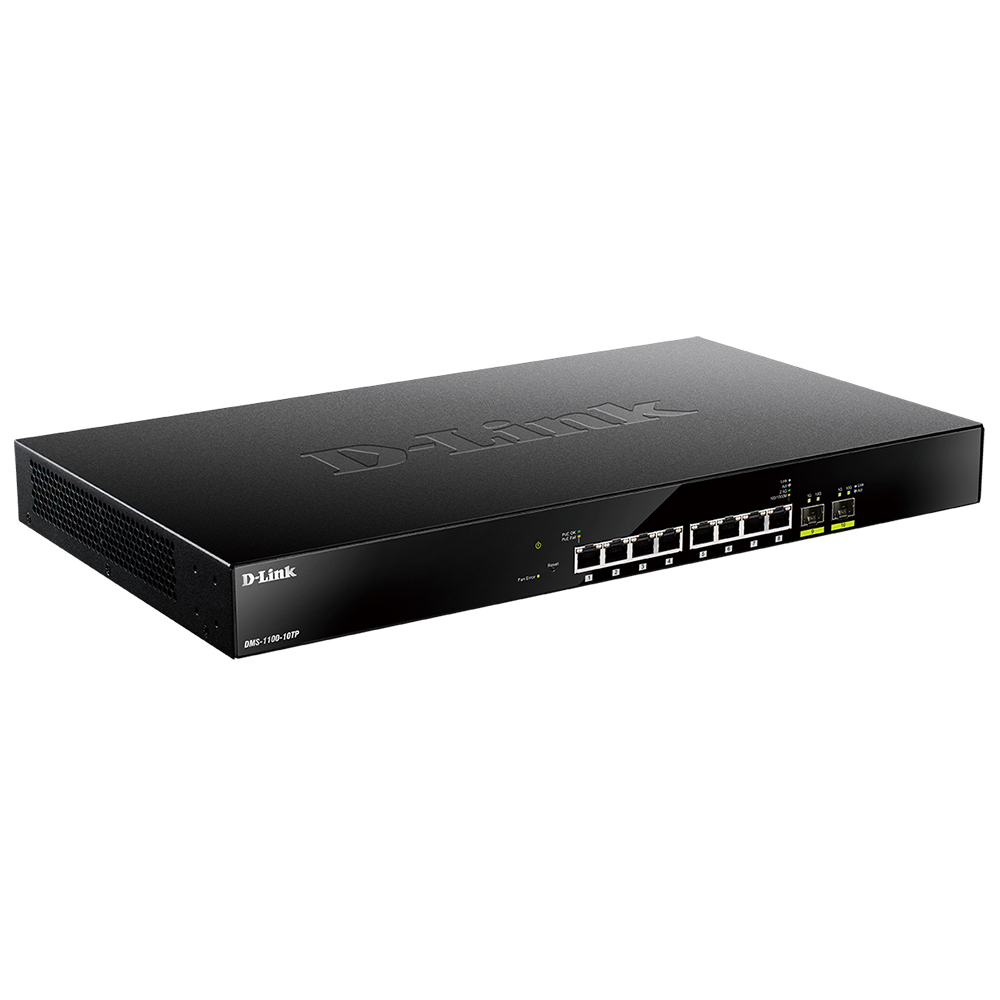

Настраиваемый коммутатор DMS-1100-10TP оснащен 8 портами 2.5GBase-T с поддержкой PoE для подключения по витой паре, а также 2 портами 10GBase-X SFP+, применяемыми для организации подключения к высокоскоростной магистрали. Благодаря поддержке технологии 2.5 Gigabit Ethernet данный коммутатор является идеальным решением для работы с беспроводными точками доступа 802.11ac Wave 2, а 10-гигабитные uplink-порты SFP+ обеспечивают соединение с высокой пропускной способностью при организации более крупной локальной сети.

Легкая интеграция в существующую сеть и защита инвестиций

Коммутатор DMS-1100-10TP поддерживает стандарт IEEE 802.3bz 2.5GBase-T, что позволяет передавать данные на скорости до 2,5 Гбит/с, используя кабели категории 5e, на расстояние до 100 м. Используя технологию IEEE 802.3bz, DMS-1100-10TP повышает эффективность существующей кабельной инфраструктуры, позволяет реализовать все преимущества беспроводных точек доступа 802.11ac Wave 2 и значительно увеличить полосу пропускания, сохраняя при этом инвестиции пользователя и соответствуя требованиям завтрашнего дня. Обратная совместимость со стандартом IEEE 802.3ab 1000Base-T обеспечивает легкую интеграцию данного коммутатора в существующую сеть Gigabit Ethernet.

Функции уровня 2

Коммутатор DMS-1100-10TP поддерживает полный набор функций уровня 2, включая Port Mirroring, Spanning Tree Protocol (STP) и Link Aggregation Control Protocol (LACP). Помимо этого, коммутатор поддерживает функции диагностики кабеля и Loopback Detection, что позволяет администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типа неисправности кабеля.

Удобное управление

Коммутатор DMS-1100-10TP поддерживает управление с помощью утилиты D-Link Network Assistant. Данная утилита обеспечивает автоматическое обнаружение и отображение на экране коммутаторов D-Link серии Smart, принадлежащих одному и тому же сегменту сети L2. Благодаря этой утилите пользователю не нужно менять IP-адрес своего компьютера, что упрощает начальную установку коммутатора. Пользователю доступна расширенная конфигурация и основные настройки обнаруженных устройств, например, смена пароля и обновление программного обеспечения. Коммутатор DMS-1100-10TP также поддерживает программу D-View 7. D-View 7 является системой сетевого управления, которая позволяет управлять наиболее важными параметрами, такими как работоспособность, надежность, гибкость и безопасность.

Power over Ethernet

8 портов данного коммутатора поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание мощностью до 30 Вт при общем бюджете коммутатора 240 Вт, что позволяет пользователям подключать к DMS-1100-10TP точки доступа и сетевые камеры, совместимые со стандартом 802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.

Характеристики:

Аппаратное обеспечение

Процессор
• Marvell 98DX3236 (800 МГц)
• Microsemi PD69208 (PoE)

Оперативная память
• 256 МБ

Flash-память
• 128 МБ

Интерфейсы
• 8 портов 100/1000/2.5GBase-T с поддержкой PoE
• 2 порта 10GBase-X SFP+

Индикаторы
• Power
• Fan Error
• Link/Activity/Speed (на порт)
• Состояние PoE

Кнопки
• Кнопка Reset

Сетевые кабели для 2.5GBase-T
• Кат. 5e (макс. 100 м)

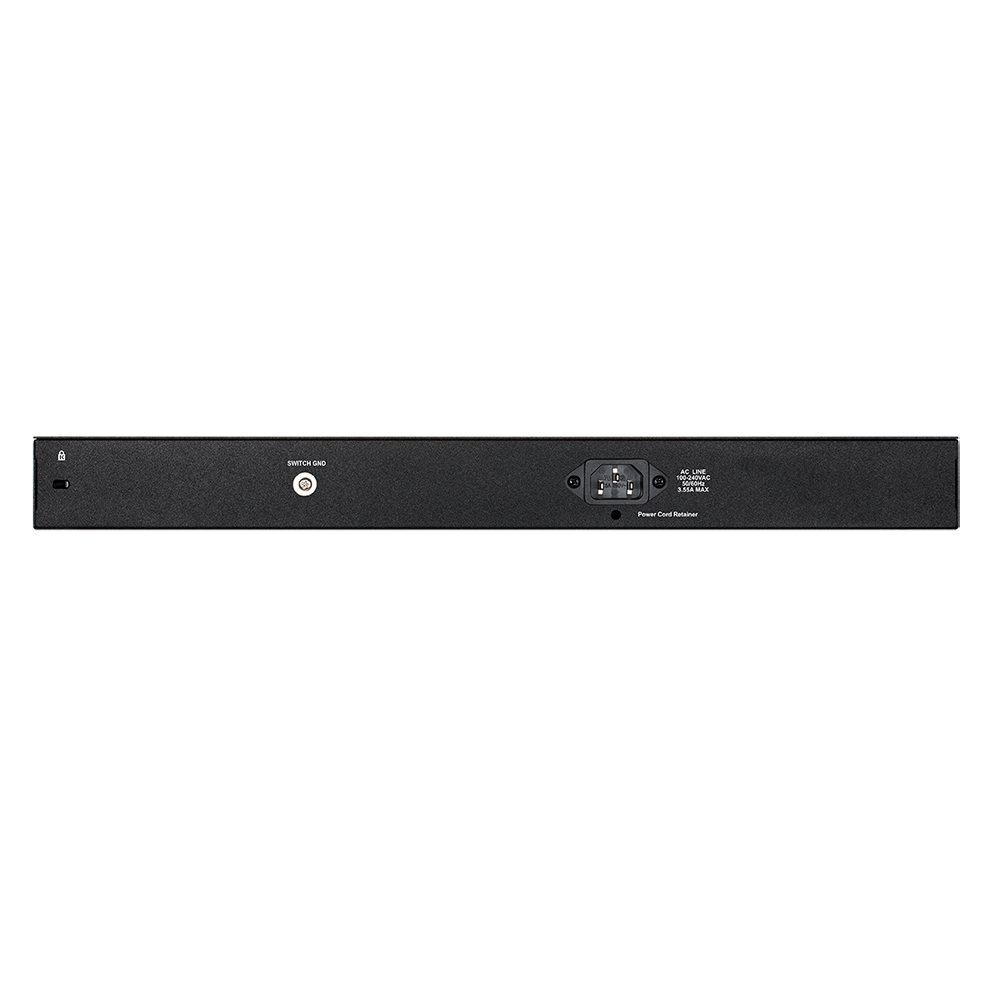

Разъем питания
• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3bz 2.5GBase-T
• IEEE802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
• IEEE 802.3az Energy Efficient Ethernet
• Автоматическое определение MDI/MDIX на всех медных портах

Производительность Коммутационная матрица
• 80 Гбит/с

Метод коммутации
• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов
• 59,52 Mpps

Размер таблицы MAC-адресов
• 16K записей

Буфер пакетов
• 1,5 МБ

Jumbo-фрейм
• 9 КБ

Программное обеспечение

Функции уровня 2
• Управление потоком
- 802.3x
- Предотвращение блокировок HOL

• IGMP Snooping
- IGMP v1/v2/v3 Snooping
- Поддержка до 192 групп (совместно с MLD Snooping)
- IGMP Snooping Querier
- IGMP Snooping Fast Leave

• MLD Snooping
- MLD v1/v2 Snooping
- Поддержка до 192 групп (совместно с IGMP Snooping)
- MLD Snooping Querier
- MLD Snooping Fast Leave

• Link Aggregation
- 802.1AX
- 802.3ad
- Макс. 8 групп на устройство/8 портов на группу

• Loopback Detection v4.07

• LLDP


• LLDP-MED

• Зеркалирование портов
- One-to-One
- Many-to-One
- Поддержка зеркалирования для входящего/исходящего трафика

• Статистика
- Tx Ok
- Tx Error
- Rx Ok
- Rx Error

• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP

• ERPS (Ethernet Ring Protection Switching)
- G.8032 ERPS single ring
- Макс. 16 узлов на кольцо

VLAN

• 802.1Q
• VLAN на основе портов
• Auto Surveillance VLAN 2.01
• Voice VLAN
• Asymmetric VLAN
• Группы VLAN
- 4094 группы VLAN
- Макс. 4094 VLAN

Качество обслуживания (QoS)
• 802.1p
• 8 очередей на порт
• Механизмы обработки очередей:
- Strict
- Weighted Round Robin (WRR)
• Управление полосой пропускания
- На основе порта (входящее/исходящее)

Безопасность
• D-Link Safeguard Engine
• Сегментация трафика
• Защита от широковещательного/многоадресного/одноадресного шторма
• Предотвращение атак DoS
• SSLv3/TLS 1.2
- Поддержка IPv4/IPv6

OAM
• Диагностика кабеля
• Восстановление заводских настроек по умолчанию

AAA
• Trusted Host

Управление
• Web-интерфейс (поддержка IPv4/IPv6)
• Мастер установки Smart Wizard
• Утилита D-Link Network Assistant
• SNTP
• SNMP
- Поддержка v1/v2c
• SNMP Trap
• Системный журнал
• BootP/DHCP-клиент
• TFTP-клиент
• D-Link Discovery Protocol (DDP)
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигурации
• Ping

Технология Green
• Экономия электроэнергии за счет:
- Выключения индикаторов
- Определения статуса соединения
- Выключения портов
- Использования спящего режима
- PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию

Стандарты MIB/RFC
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 1213 MIB II
• RFC 1493 Bridge MIB
• RFC 1907 SNMPv2 MIB
• RFC 4363 IEEE 802.1p MIB
• ZoneDefense MIB
• Private MIB
• PoE MIB

PoE

Стандарт PoE
• IEEE 802.3af
• IEEE 802.3at

Порты с поддержкой PoE
• Порты 1-8

Бюджет мощности PoE
• 240 Вт (макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)
• 440 x 250 x 44 мм

Вес
• 3,43 кг

Условия эксплуатации
Питание
• От 100 до 240 В переменного тока
Макс. потребляемая мощность
• 293,4 Вт (функция PoE включена)
• 38,1 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания
• 27,3 Вт

Тепловыделение
• 966,86 БТЕ/час
MTBF (часы)
• 676 329

Уровень шума
• При низкой скорости вентилятора: 42,1 дБ
• При высокой скорости вентилятора: 50,1 дБ

Система вентиляции
• 3 вентилятора Smart

Температура
• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C

Влажность
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата

Комплект поставки
• Коммутатор DMS-1100-10TP
• Кабель питания
• Фиксатор для кабеля питания
• 4 резиновые ножки
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• Комплект для монтажа
• Краткое руководство по установке
• Компакт-диск

Прочее

EMI
• CE
• FCC
• C-Tick
• VCCI
• BSMI
• CCC

Безопасность
• cUL
• CB
• CE
• CCC
• BSMI

Дополнительные пассивные кабели 10G SFP+

DEM-CB100S Пассивный кабель 10GBase-X SFP+ длиной 1 м для прямого подключения
DEM-CB300S Пассивный кабель 10GBase-X SFP+ длиной 3 м для прямого подключения
DEM-CB700S Пассивный кабель 10GBase-X SFP+ длиной 7 м для прямого подключения

Дополнительные SFP трансиверы

DGS-712 SFP-трансивер с 1 портом 1000Base-T (до 100 м)
DEM-302S-LX SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 2 км)
DEM-310GT SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 10 км)
DEM-311GT SFP-трансивер с 1 портом 1000Base-SX для многомодового оптического кабеля (до 550 м)
DEM-312GT2 SFP-трансивер с 1 портом 1000Base-SX+ для многомодового оптического кабеля (до 2 км)
DEM-314GT SFP-трансивер с 1 портом 1000Base-LHX для одномодового оптического кабеля (до 50 км)
DEM-315GT SFP-трансивер с 1 портом 1000Base-ZX для одномодового оптического кабеля (до 80 км)
DEM-315GT SFP-трансивер с 1 портом 1000Base-ZX для одномодового оптического кабеля (до 80 км)
DEM-302S-BXD WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 2 км)
DEM-302S-BXU WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 2 км)
